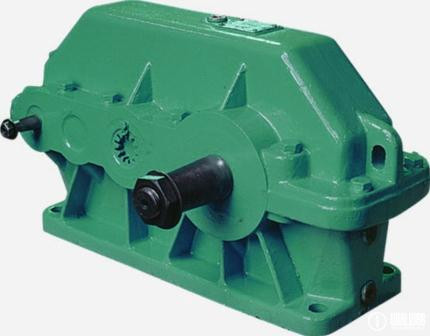

Редукторы цилиндрические горизонтальные двухступенчатые общемашиностроительного применения типоразмеров 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250 предназначены для увеличения крутящего момента и уменьшения частоты вращения.
Условия применения:
• нагрузка постоянная и переменная одного направления и реверсивная;
• работа длительная или с периодическими остановками;
• вращение валов в любую сторону;
• частота вращения входного вала не должна превышать 1800 об/мин.;
• атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/куб.м.;
• климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150.
Параметры:
| Тип передачи |
цилиндрические |
| Суммарное межосевое расстояние |
125 |
| Номинальное передаточное число |
2.5, 3.15, 4, 5, 6.3 |
| Номинальный крутящий момент на выходном валу |
630 |
| Номинальная радиальная нагрузка на входном валу |
750 |
| Номинальная радиальная нагрузка на выходном валу |
6300 |
| Способ крепления |
на лапах |
| Расположение осей |
Паралельные |
| Расположение выходного конца |
Горизонтально |
| Расположение входного конца |
Горизонтально |
| Частота вращения выходного вала |
от 112 до 280 |
| Крутящий момент на выходном валу |
от 117 до 250 |
| Количество передаточных ступеней |
2 |
| Климатическое исполнение |
У, Т, УХЛ, О |
| Вариант сборки |
11, 21, 31, 12, 22, 32, 13, 23, 33 |
| Передаточное отношение |
8-50 |
